Подключение семисегментного индикатора к дешифратору

D1 D2 D3 D4 Вход Выход D1 D2 D3 D4 Q 0 0 0 0 0 0 0 0 1 1 0 0 1 0 2 0 0 1 1 3 0 1 0 0 4 0 1 0 1 5 0 1 1 0 6 0 1 1 1 7 1 0 0 0 8 1 0 0 1 9 Микросхема К176ИД2 с индикатором АЛС338а Дешифратор-преобразователь. Предназначен для преобразования двоичного кода в код для семисегментного индикатора. Цепей для управления десятичной точкой в микросхеме не предусмотрено. Кроме собственно дешифратора микросхема имеет триггер-защелку, позволяющий запоминать текущие данные. Имеет четырехразрядный вход данных и семь выходов для подключения семисегментного цифрового индикатора. Активные уровни входа и выхода высокие, но при необходимости могут инвертироваться сигналом по служебному входу S. При низком уровне на этом входе активный выходной сигнал высокий, при «1» на S – низкий. Это позволяет подключать цифровые матрицы как с общим анодом, так и с общим катодом без дополнительных инверторов. Еще один служебный вход К служит для управлением матрицы. «0» на входе К разрешает отображение, «1» гасит матрицу. И третий служебный вход С служит для защелкивания информации, поступающей на вход дешифратора. При высоком уровне на С сигнал немедленно дешифруется и подается на индикатор. При изменении его на «0» входной код защелкивается и отображается независимо от изменений на входе до тех пор, пока уровень на входе С снова не станет высоким. Запоминание происходит по спаду высокого уровня. Выходные ключи микросхемы К176ИД2 в состоянии выдерживать токи короткого замыкания численно равные уровню питающего напряжения (в мА) и потому могут быть нагружены непосредственно на светодиодные индикаторы (к примеру, АЛ305, АЛС324, АЛС321) без дополнительных усилителей тока.

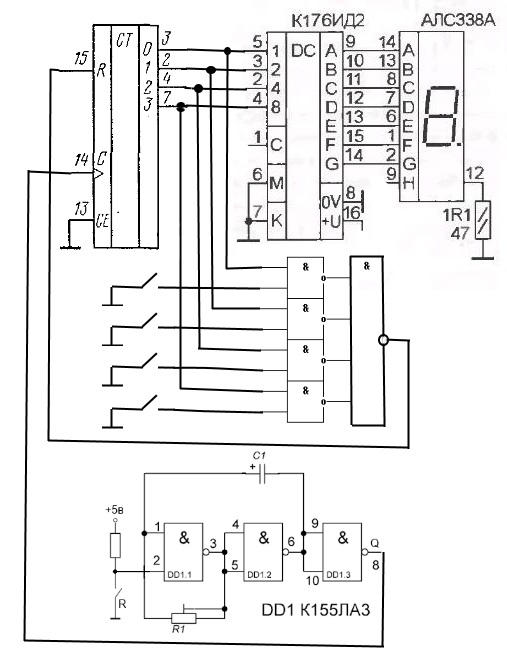

Принципиальная схема счетчика с укороченным циклом D1 D2 D3 D4
