учебный стенд К155ИР13
|
|
|
Режим
работы
|
Вход
|
Выход
|
|
D0
|
D1
|
Q
|
|
2И-НЕ
|
Н
|
Н
|
В
|
|
Н
|
В
|
В
|
|
В
|
Н
|
В
|
|
В
|
В
|
Н
|
|
| Микросхема
К155ЛА3 представляет собой четыре логических элемента 2И-НЕ. |
|
|
|
|
Режим
работы
|
Вход
|
Выход
|
|
C
|
D
|
R
|
S
|
Q0
|
Q1
|
|
принудительно В
|
х
|
х
|
В
|
Н
|
В
|
Н
|
|
принудительно Н
|
х
|
х
|
Н
|
В
|
Н
|
В
|
|
Запись В
|
↑
|
В
|
Н
|
Н
|
В
|
Н
|
|
Запись Н
|
↑
|
Н
|
Н
|
Н
|
Н
|
В
|
|
| Микросхема
К155ТМ2 представляет собой два независимых D-триггера, срабатывающих по
положительному фронту тактового сигнала. |
|
|
|
|
Режим
работы
|
Вход
|
Выход
|
|
C
|
R
|
S0
|
S1
|
DR
|
DL
|
Dn
|
Q0
|
Q1-Q6
|
Q7
|
|
Сброс
|
х
|
Н
|
х
|
х
|
х
|
х
|
х
|
Н
|
Н-Н
|
Н
|
|
Хранение
|
↑
|
В
|
Н
|
Н
|
х
|
х
|
х
|
q0
|
q1-q6
|
q7
|
|
Сдвиг влево
|
↑
|
В
|
В
|
Н
|
х
|
Н
|
х
|
q1
|
q2-q7
|
Н
|
|
↑
|
В
|
В
|
Н
|
х
|
В
|
х
|
q1
|
q2-q7
|
В
|
|
Сдвиг вправо
|
↑
|
В
|
Н
|
В
|
Н
|
х
|
х
|
Н
|
q0-q5
|
q6
|
|
↑
|
В
|
Н
|
В
|
В
|
х
|
х
|
В
|
q0-q5
|
q6
|
|
Параллельная
нагрузка
|
↑
|
В
|
В
|
В
|
х
|
х
|
dn
|
d0
|
d1-d6
|
d7
|
|
|
Микросхема К155ИР13— универсальный, восьмиразрядный, синхронный регистр сдвига, построенный на RS-триггерах. Регистр характеризуется тем, что при поступлении одного тактового импульса обеспечивается сдвиг одновременно всего числа на один разряд вправо или влево.
Синхронную работу регистру обеспечивают специальные входы выбора режима S0 и SS. В таблице указаны сочетания уровней на этих входах, позволяющие переводить регистр в режимы: хранения (на входах S0 и S1 напряжения низкого уровня), параллельной загрузки (на этих входах напряжения высокого уровня), сдвига влево (S1-в, S0-н) и сдвига вправо (S1-н, SO-в).
Кроме однотипных параллельных входов, у микросхемы К155ИР13 (74198), DO — D7, первый и последний разряды регистра имеют дополнительные D-входы: DR — для сдвига вправо и DL для сдвига влево. Состоянием входов SO и S1 определяется также прием тактового перепада от входа С. На входы SO и S1 перепад от высокого уровня к низкому можно подавать, когда на входе С присутствует напряжение высокого уровня. При параллельной загрузке (S1-в, SO-в) слово, подготовленное на входах DO—D7, появится на выходах QO — Q7 после прихода последующего положительного перепада тактового импульса.
Сброс у регистра К155ИР13(74198) — асинхронный; при подаче на вход R активного напряжения низкого уровня на выходах QO — Q7 фиксируются низкие уровни.
|
|
|
|
|
Режим
работы
|
Вход
|
Выход
|
|
C
|
РВ
|
РЗ
|
Dn
|
Qn
|
|
Запись
|
↑
|
Н
|
Н
|
d0
|
q0
|
|
Считывание
|
↑
|
Н
|
В
|
х
|
q0
|
|
Запрет Записи
|
↑
|
В
|
Н
|
х
|
q0
|
|
Отключение
|
↑
|
В
|
В
|
х
|
В
|
|
| Микросхема
К155РУ2 (7489) — высокоскоростное ОЗУ с емкостью 64 бит. Данные в ОЗУ
можно записывать и считывать. При считывании информации из ОЗУ она не
разрушается. Ячейки в памяти организованы в матрицу RAM, имеющую 16
рядов и 4 колонки, что соответствует логической организации 16 слов по
4 бита каждое. Матрица снабжена адресным дешифратором DC, который
принимает четырехразрядный код адреса А1 — А4 и выбирает с помощью
одного из своих 16 выходов нужное четырехразрядное слово. Четыре
буферных входа данных D1 — D4 снабжены входом разрешения записи РЗ.
Каждый выход данных Q1 — Q4 имеет открытый коллектор, что упрощает
соединение нескольких ОЗУ К155РУ2 (7489) в более сложные маттицы.
Данные на выходах инвертированы относительно тех, которые Описаны в
памяти.
Если выбран режим записи, то входы и выходы имеют комплиментарные коды.
Для считывания данных из ОЗУ после фиксации адресных данных на вход РЗ
подается напряжение высокого уровня, на вход доступа к нужной
микросхеме памяти (условное название: вход выбора кристалла) РВ —
низкого. Для записи сигналов К155РУ2 (7489) требуется установить
напряжение низкого уровня на входах управления РЗ и РВ. Адресный код в
это время также должен быть зафиксирован.
Следует учесть, что в режиме считывания выбранные ячейки памяти
доступны для приема данных, поэтому логические сигналы на шинах
требуется зафиксировать перед переключением уровней управления от
низкого к высокому на входах РВ или РЗ. |
|
|
|
|
|

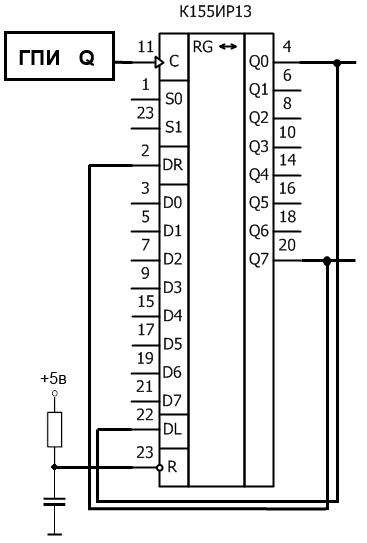

| учебная схема Бегущие огни на м/сх К155ИР13
|

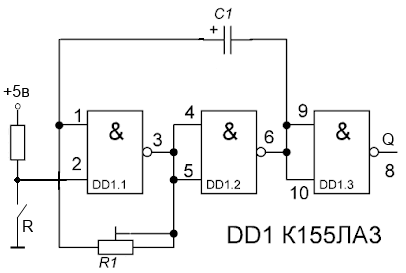

| Генератор прямоугольных импульсов на м/сх к155ла3 с переменной скважностью |
|
|
|
